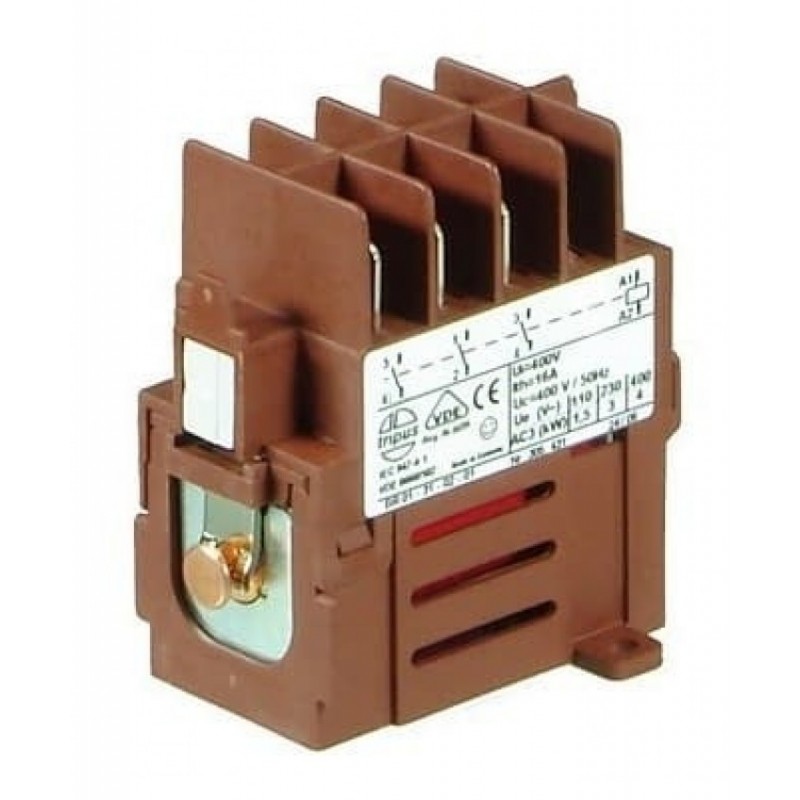

BR01 avec 3 contacts à fermeture et 1 contact à ouverture.
Le BR 01 peut soit être commuté mécaniquement et électriquement, soit être activé électriquement et désactivé mécaniquement (possible seulement en liaison avec support de contact marche 300.558).
• Démarreur de moteur
• Contacteur de puissance
réf : 305.202
BR01 avec 3 contacts à fermeture et 1 contact à ouverture.
Le BR 01 peut soit être commuté mécaniquement et électriquement, soit être activé électriquement et désactivé mécaniquement (possible seulement en liaison avec support de contact marche 300.558).
• Démarreur de moteur
• Contacteur de puissance
Contacts principaux : 3 contacts de fermeture
Courant thermique conventionnel Ith : 400 V/16 A
Pouvoir de coupure AC-1 : 230 V/16 A/6 kW - 400 V/16 A/11 kW
Pouvoir de coupure AC-3 : 230 V/13,5 A/3 kW - 400 V/9 A/4 kW
Pouvoir de coupure AC-15 : 400 V/6 A
Tension d’alimentation Uc (voir selon référence) : 230 V/50 Hz, 230 V/60 Hz,200 V DC
Raccordement Fiches plates 6,3 x 0,8 mm
Dimensions (LxHxP) environ 53 x 41 x 59 mm
Poids environ 150 g
Fixation 2 brides à visser Ø 3,7 mm – 21 x 34 mm
Fabrication conforme à VDE 0660 partie 102, EN 60947/UL, voir variantes.
liste de variantes :
305.230 233 V/50 Hz (VDE)
305.263 230 V/60 Hz (UL)
305.202 200 V DC
